Vridspjällventiler

Tillsammans med Ebro och ERHARD erbjuder vi ett av marknadens största urval av vridspjällventiler. Det här är i många fall den optimala ventilen, bland annat tack vare den korta bygglängden och att den är enkel att installera och automatisera. Vridspjäll passar utmärkt för rena och förorenade media som vätskor, gaser och ånga. Vridspjällventilen öppnas och stängs med en spjällskiva. Spjället är oftast centriskt lagrat i huset men det kan också ha en dubbelexcentrisk eller trippelexcentrisk konstruktion.

Vad är en vridspjällventil?

Vridspjällsventiler används för att reglera flödet av gas, ånga eller vätska. Den består av en roterande spjällskiva som kan vridas 90° för att öppna eller stänga flödet.

Vilka olika typer finns det?


Mjuktätande vridspjäll:
Spjället roterar runt mittaxeln vilket möjliggör en potentiell 360º rotation och friktion uppstår vid öppning och stängning av ventil. Tätningen uppnås genom att spjället omformas av en mjuk tätning i exempelvis EPDM eller PTFE.

Dubbelexcentriskt vridspjäll:
Axeln är förskjuten från mittlinjen på spjället vilket skapar motstånd och friktion vid öppning och stängning.

Trippelexcentriskt vridspjäll:
Genom att använda en konisk profil mellan spjäll och sätet. Detta resulterar i en friktionsfri öppning och stängning. Kontakt mellan ytor sker vid det slutliga mekaniska stoppet, vilket resulterar i att mycket små vibrationer uppstår vid öppning/stängning.

Fördelar med vridspjällsventiler

Det finns flera fördelar med att använda vridspjällsventiler i olika applikationer, bland annat:

  • Enkel installation: De är relativt enkla att installera och kräver inte komplicerade processer eller specialverktyg. Detta gör dem till ett kostnadseffektivt alternativ för installation.
  • Kostnadseffektivitet: De är oftast en billigare totallösning än andra typer av ventiler på marknaden, framför allt med manöverdon.
  • Effektiv reglering av flödet: De erbjuder rätt dimensionerat en effektiv reglering av flödet av gas eller vätska. Genom att vrida spjällskivan kan användaren enkelt öppna eller stänga flödet efter behov och reglera det till önskad nivå.
  • Lång livslängd: De finns i en uppsjö av material och kombinationer vilket borgar för att ventilen är avpassad för applikationen och därmed ger en lång livslängd.

I vilka branscher använder man dem?

Vridspjällsventiler används i en rad olika branscher, bland annat inom kemisk industri, livsmedelsindustri, pappers- och massaindustri och energisektorn samt vatten & avlopp.



Vanliga frågor om vridspjällventiler

Vad är en vridspjällventil och hur fungerar den?

En vridspjällventil är en kvartsvarvsventil (öppnar och stängs genom 90 graders vridning) som används för att stänga av eller reglera flödet i en rörledning. Ventilens stängningsmekanism består av en cirkulär skiva (spjällbladet) som roterar runt en central axel (spindeln). När skivan vrids parallellt med röret är ventilen helt öppen, och när den vrids vinkelrätt mot flödet tätar den mot ventilsätet och stänger helt.

Vad är skillnaden mellan typerna Wafer, Lug och Flänsad?

Dessa begrepp beskriver hur ventilhuset monteras mellan rörledningens flänsar:

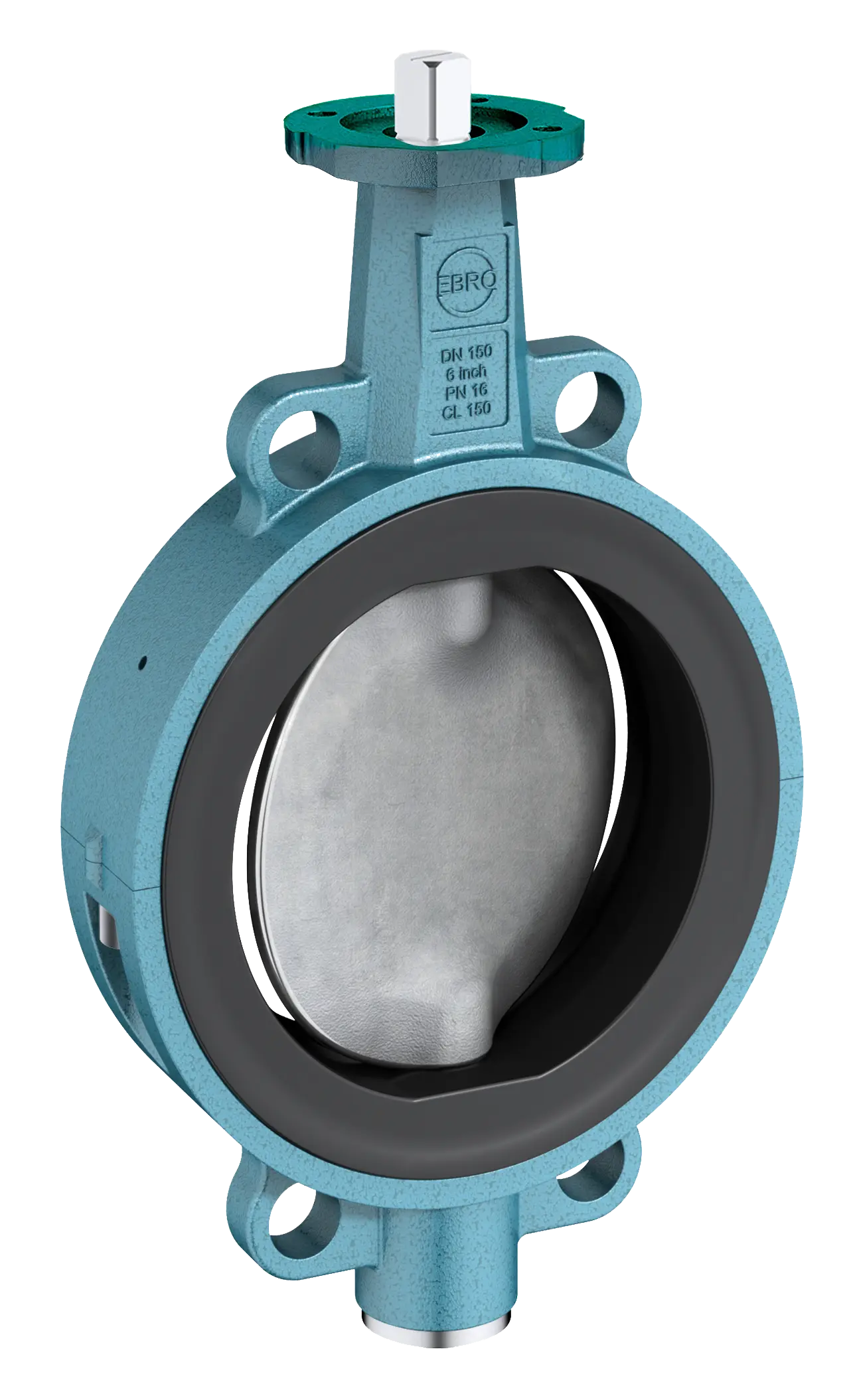

  • Wafer (Klämmodell): Ventilen har ett slätt hus och kläms fast mellan två rörflänsar med hjälp av bultar som löper utanpå ventilhuset. Det är den mest kompakta och kostnadseffektiva designen.
  • Lug (Gängade öron): Ventilen har utstickande öron med gängade hål. Detta gör det möjligt att skruva flänsarna från var sitt håll, vilket tillåter s.k. ändventilmontage – du kan serva röret på ena sidan av ventilen medan den andra sidan fortfarande står under tryck.
  • Flänsad (Dubbelflänsad): Ventilen har egna fasta flänsar i båda ändar. Denna robusta konstruktion används främst i mycket stora dimensioner eller vid höga tryckklasser.
När ska man välja en mjuktätande kontra en metalltätande vridspjällventil?

Valet beror på temperatur, tryck och applikation:

  • Mjuktätande (Centriska ventiler): Använder ett gummifoder (liner) av exempelvis EPDM eller NBR, alternativt PTFE (Teflon). De ger en helt bubbeltät stängning och är kostnadseffektiva, men är begränsade till lägre temperaturer (ofta max 150–200 °C).
  • Metalltätande (Excentriska ventiler): Har säten och spjällblad i metall. De väljs vid extrema temperaturer (upp till 500 °C), höga tryck samt i slitande eller aggressiva miljöer (t.ex. ånga och hetvatten).
Vad innebär dubbel- och trippelexcentrisk konstruktion?

För att förhindra att metalltätande ventiler slits ut i sätet direkt används förskjuten (excentrisk) lagring:

  • Dubbelexcentrisk: Axeln är förskjuten i två led från spjällbladet och rörcentrum. Det gör att spjället "släpper" från sätet direkt vid öppning, vilket minskar friktionen och sänker manövermomentet.
  • Trippelexcentrisk: Har utöver de två förskjutningarna även en tredje excentricitet i sätets tätningsvinkel (en konisk form). Detta resulterar i en helt friktionsfri mekanisk stängning där spjällbladet först i absolut sista millimetern möter sätet. Det möjliggör en 100 % tät stängning i metall vid mycket kritiska driftdatan.
Kan man använda en vridspjällventil för flödesreglering?

Ja, vridspjällventiler fungerar utmärkt för flödesreglering, särskilt i medelstora till stora rördimensioner. För optimal reglering bör spjällbladets öppningsvinkel hållas mellan 20 och 60 grader.

Om ventilen öppnas mindre än 20 grader kan det uppstå skadlig strypning med hög strömningshastighet (kavitation) som förstör sätet, och över 60 grader ger ytterligare vridning mycket liten förändring av det faktiska flödet.
